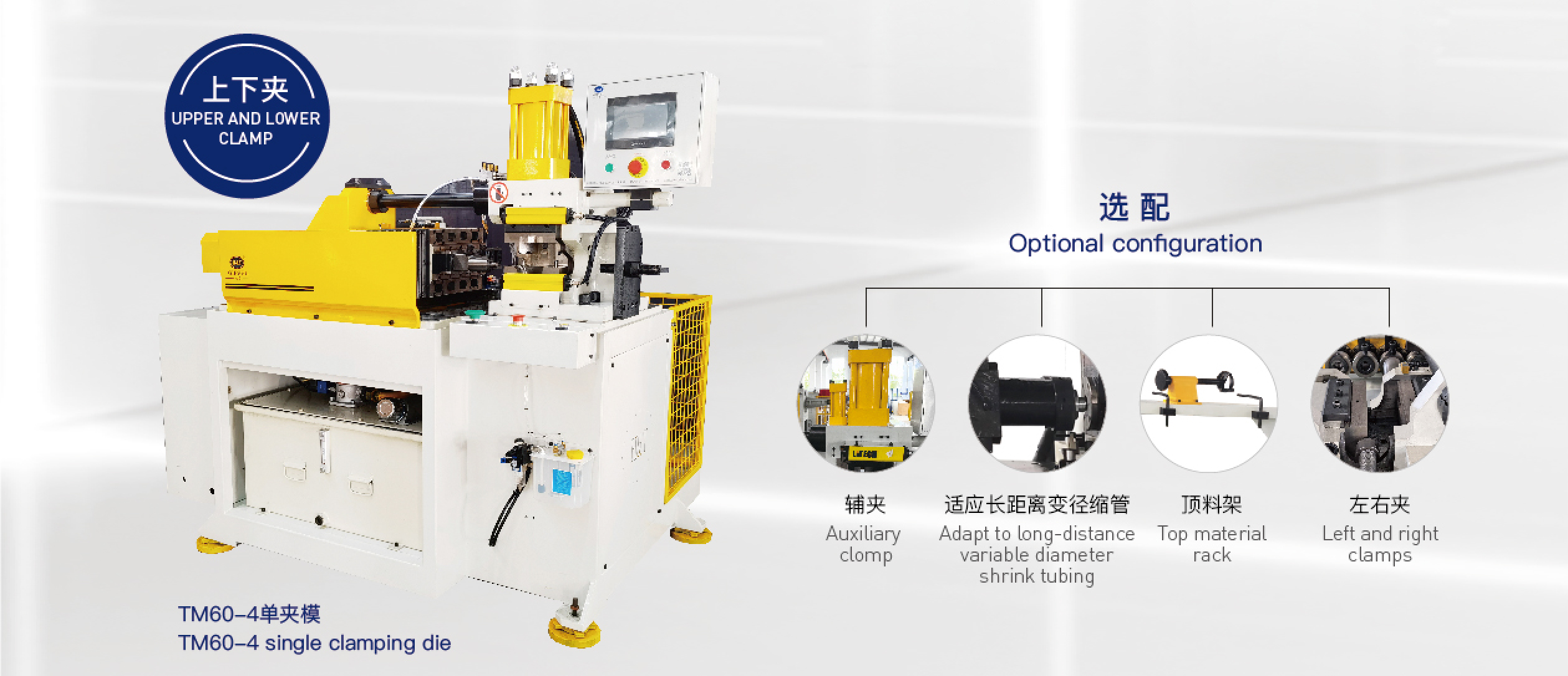

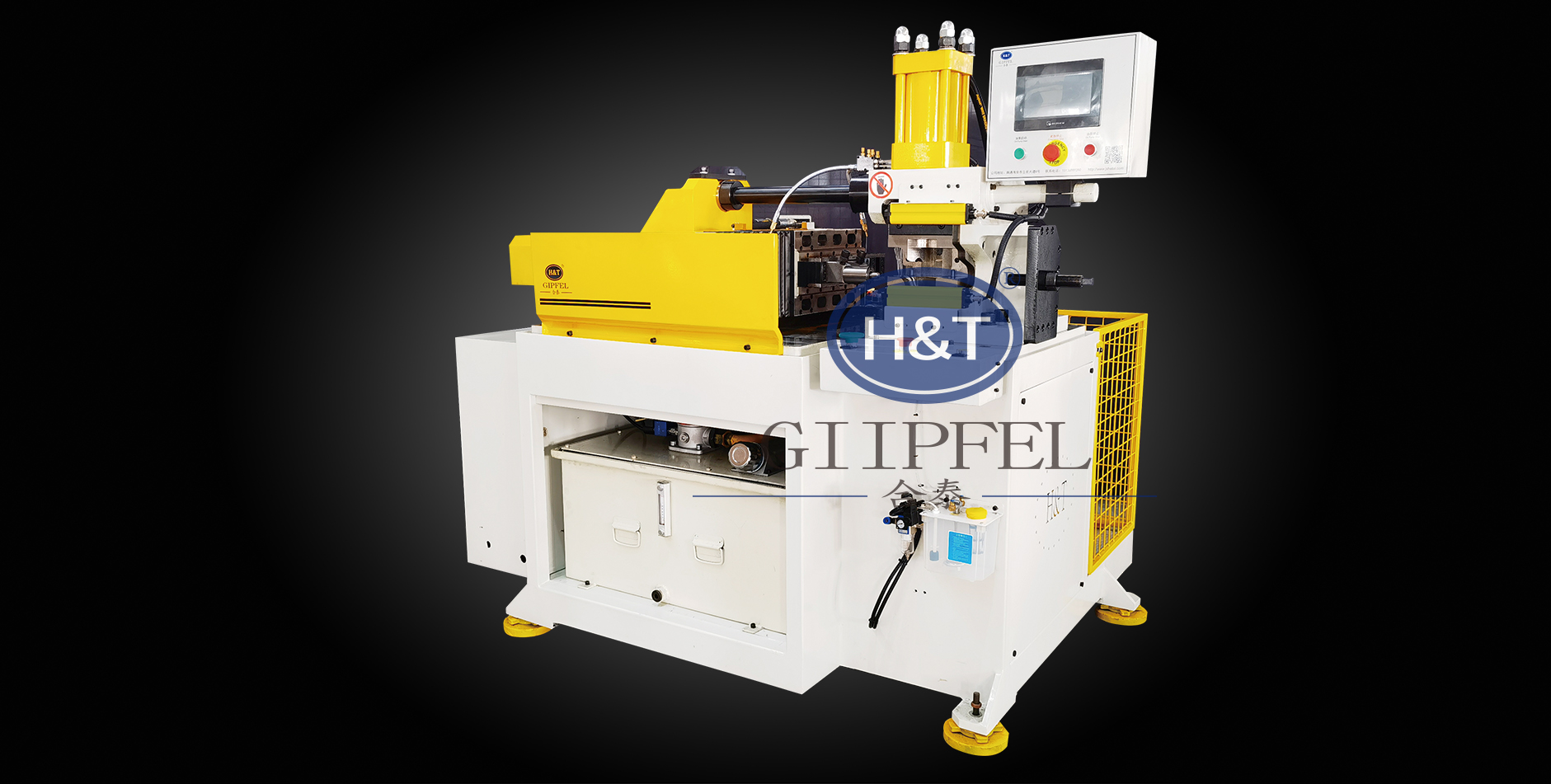

管端成型机TM30/60/80/120

PLC单元控制，触摸屏，操作方便。采用高精度直线滑轨，推进平稳。

1.PLC单元控制，触摸屏，操作方便，设置灵活，易学;
2.采用高精度直线滑轨，推进平稳;
3.可配各种成型模具，适用于膨胀、收缩等管端成型及其它特殊成型;
4.液压冷却系统，确保设备在高温下长时间稳定工作;
5.夹紧油缸:自动夹紧结构持久稳定;
6.模具/夹具定制:根据客户管件定制模具,可用作缩管/扩口/镦筋;
7.根据产品复杂程度加工需求，增加双夹模;
8.伺服电机驱动，恒温液压系统，节能、高效、高速。

\

产品型号

 Product model

TM30

TM60

TM80

 TM120

最大加工能力

 Maximum processing capacity Ф30X2.0mm Ф60X2.0mm Ф80X2.0mm Ф120X2.0mm

产品长度加工范围

 Product length processing range 30mm~2500mm 30~2500mm 30~2500mm 30~2500mm
主油缸最大行程 Maximum stroke of main cylinder 125mm 150mm 180mm 200mm

夹紧缸最大行程

 Maximum stroke of clamping cylinder 75mm 80mm 100mm 120mm

主油缸最大力矩

 Maximum torgue of the main cylinder 7-10T 15-20T 25-35T 40-60T

夹紧缸最大力矩

 Maximum torque of clamping cylinder 10T 15T 20T 35T
系统工作压力 System operating pressure 140kg 140kg 140kg 140kg
冲模中心距离 Punching die center distance 75mm 80mm 100mm 120mm
总功率 Total power 5.5kw 7.5kw 11kw 13kw
操作箱距离地面 Distance from the operating panel to the ground 1400mm 1400mm 1400mm 1400mm
模具中心距离地面 Mold center distance from the ground 1000mm 1000mm 1000mm 1000mm
机器尺寸 Machine size 1500X950X1500mm 1800X1000X1800mm 2000X1200X1800mm   2200X1500X2000mm
机器重量 Machine weight 1200kg 1800kg 2000kg 2400kg

"数据仅供参考,最终技术参数以技术协议约定为准。*The data is for reference ony, and the fimaltechnical parameters are subiectto the technicalagrement.
